主傳動系統是實現主運動的系統，它的轉速高，傳遞的功率大，是數控機床的關鍵部件之一。三維數控雕銑機床轉速高，不適合采用傳統的“主電機+皮帶傳動+齒輪變速”的傳動方式，因而采用了銑削電主軸。電主軸是為高速數控機床而開發的一種新型的主軸部件，目前在高速切削機床上得到了廣泛的應用。它結構緊湊，重量輕，慣量小，可提高啟動、停止的響應特性，且利于控制振動和噪聲。

　　2.電主軸的冷卻與潤滑

　　電主軸的工作轉速極高，為了盡快給高速運行的電主軸散熱，通常對電主軸的外壁通以循環冷卻劑。本機床電主軸采用水冷卻，其冷卻裝置配置在機床的后部。

　　電主軸的潤滑方式有油氣潤滑和脂潤滑兩種方式，用戶可以根據需要任選其一。當采用脂潤滑時，一般其相應的速度相對油氣潤滑要低。因本機床主軸要求的最高轉速相對較低(最高轉速為18000r/min)，故采用脂潤滑。

　　2.電主軸的安裝

　　電主軸在機床上的安裝如圖1所示。主軸支座8固定在Z軸數控工作臺上，電主軸外圓與支座內孔配合定位，電主軸在支座上的鎖緊由手動彈簧脹套夾緊機構實現。旋緊螺母使螺栓1向上移動，帶動壓蓋7向上移動，夾緊力通過與螺栓1成90b布置的兩個過渡壓塊5均勻地傳到壓環6，通過壓環6上的與過渡壓塊成45b布置的4個壓塊2，將夾緊力均勻地傳遞到彈簧漲套4上，彈簧漲套外壁向外變形，與支座體頂緊，內壁向內收縮，將主軸抱緊。這種夾緊機構夾緊剛度好，對中性好，操縱簡單，夾緊可靠。

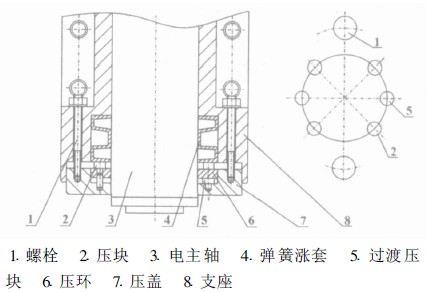

圖1   電主軸在三維數控雕銑機床上的安裝圖
