電腦雕刻機的脈沖處理和速度控制
電腦雕刻機根據控制器發送的三軸脈沖序列，實現步進電機的多軸聯動。由于采用細分型驅動器，提高了系統運動精度的同時也對脈沖頻率的產生提出很高的要求。經過細分，當最高電機脈沖頻率達到20kHz時，脈沖間隔必須精確到5Otis，為了達到時間上的精確，我們利用DSP的定時器中斷產生脈沖信號。
TM$320C32有兩個定時器，工作方式可選脈沖方式或時鐘方式。圖1是監控程序流程圖每個定時器包括三個寄存器：GlobalControl，Counter和Period。每次寄存器Period裝載產生下一步脈沖所需的計數值，并開啟定時器，這樣寄存器Counter每?jī)蓚€(gè)時鐘計數加一，直至達到寄存器Period中的值，產生中斷，中斷子程序中發送脈沖，并裝載下一次值，實現速度控制。流程圖如圖2所示。

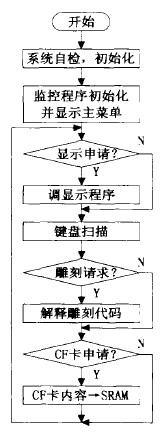

圖1 電腦雕刻機控制主程序流程圖

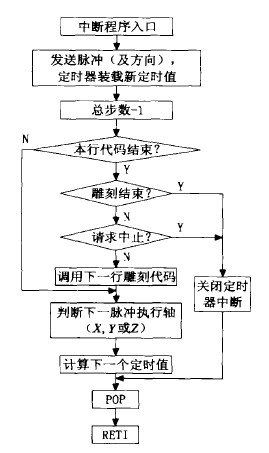

圖2 電腦雕刻機的定時器中斷流程圖
