采用的系統選用低功耗ULV賽揚400高可靠性芯片，運動控制器以應用軟件的形式實現，外圍連接主要采用計算機的相關總線標準。這類系統已成為通用計算機主流操作系統上的標準應用，稱為“開放式軟件數控系統”(見圖1)。由于實時控制軟件由PC機實現，因此通常選用實時操作系統，對于非實時的操作系統(如Windows NT／2000)，則需嵌入實時操作內核。YF-2501數控雕銑機床控制系統軟件內核選用德國著名數控公司Power Automation的內嵌實時內核(Real Time Kerne1)來滿足實時控制要求。YF-2501數控雕銑機床的機械配套零部件及電氣配套件則選用進口的高性價比產品。

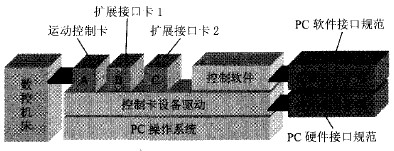

圖2 PC—Based模式開放數控系統的結構

　　基于PC的YF-2501數控雕銑機床的運動控制器以應用軟件的形式實現。除了支持?jǐn)?shù)控上層軟件的用戶定制外，其更深入的開放性還體現在支持運動控制策略(如插補算法)的用戶定制。外圍連接主要采用計算機的相關總線標準。它是基于Windows NT／2000的軟件數控系統，運動控制由PC機完成，邏輯控制也由系統內置的軟件PLC完成。系統內嵌實時內核(Real Time Kerne1)能滿足實時控制要求。
