數控雕銑機cnc系統軟件的結構
整個數控雕銑機cnc系統除了包括AutoCAD軟件、圖形掃描儀驅動軟件和矢量化處理軟件外,主要還有cnc系統控制軟件.cnc系統軟件的功能主要有:菜單管理,加工、空運行、點動、手動、模擬仿真等參數設定,由圖形文件到加工指令的自動編程,加工指令全屏幕編輯,手動運行,點動運行,刀具運行軌跡相對于工作臺的方位尺寸模擬顯示,加工過程刀具軌跡及刀具位置的模擬仿真,自動運行、自動運行中刀具軌跡的動態跟蹤顯示、坐標翻轉顯示,程序查錯,自診斷,熱鍵幫助,初始化,漢字顯示等功能模塊.如下圖所示.

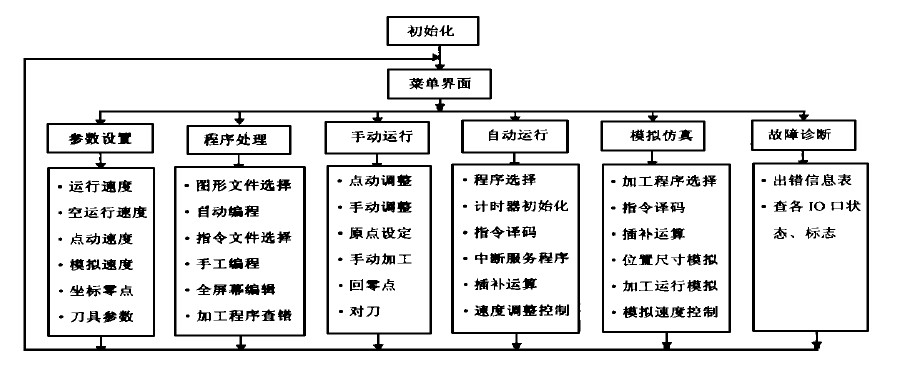

數控雕銑機cnc系統軟件結構圖
